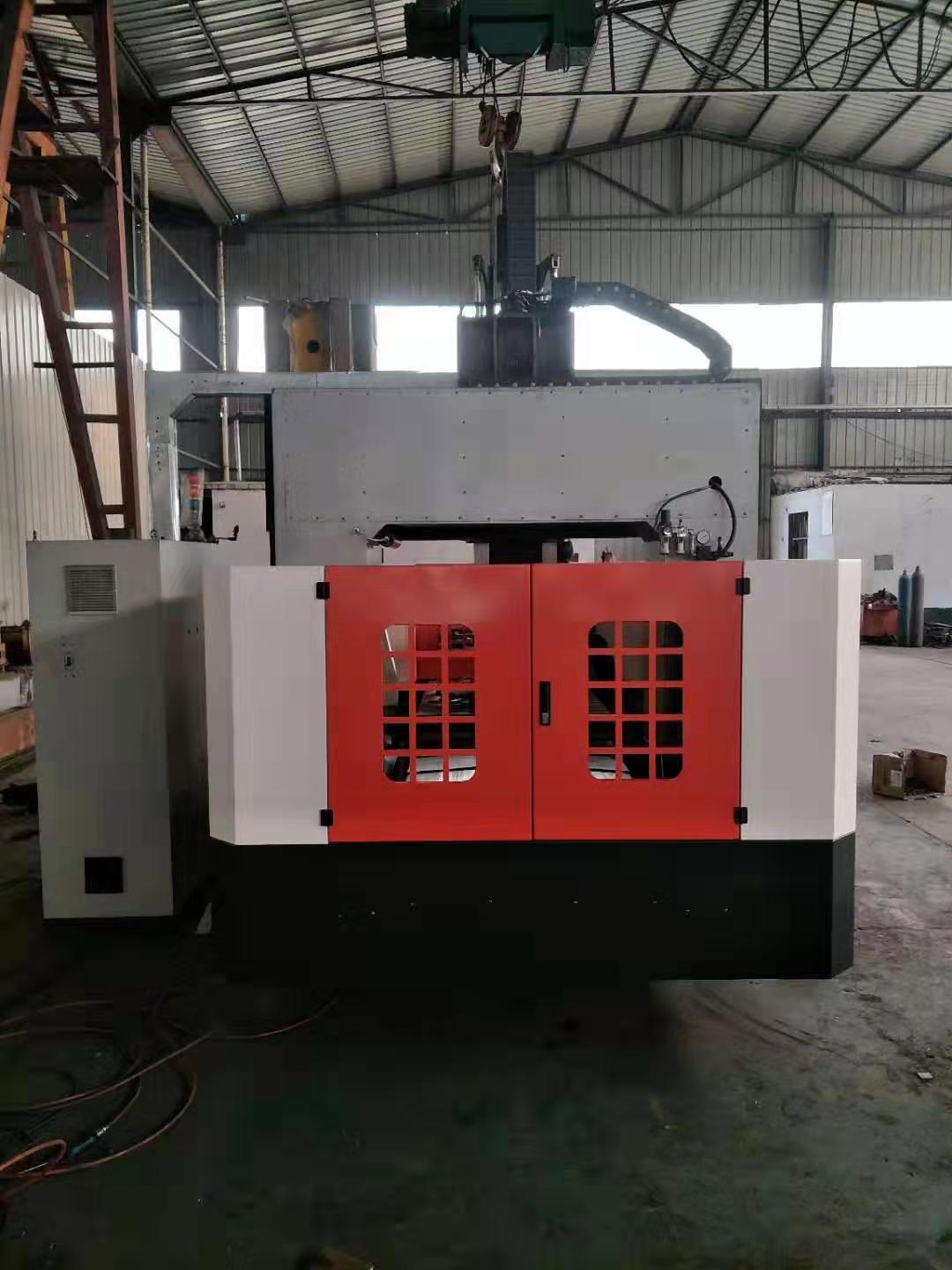

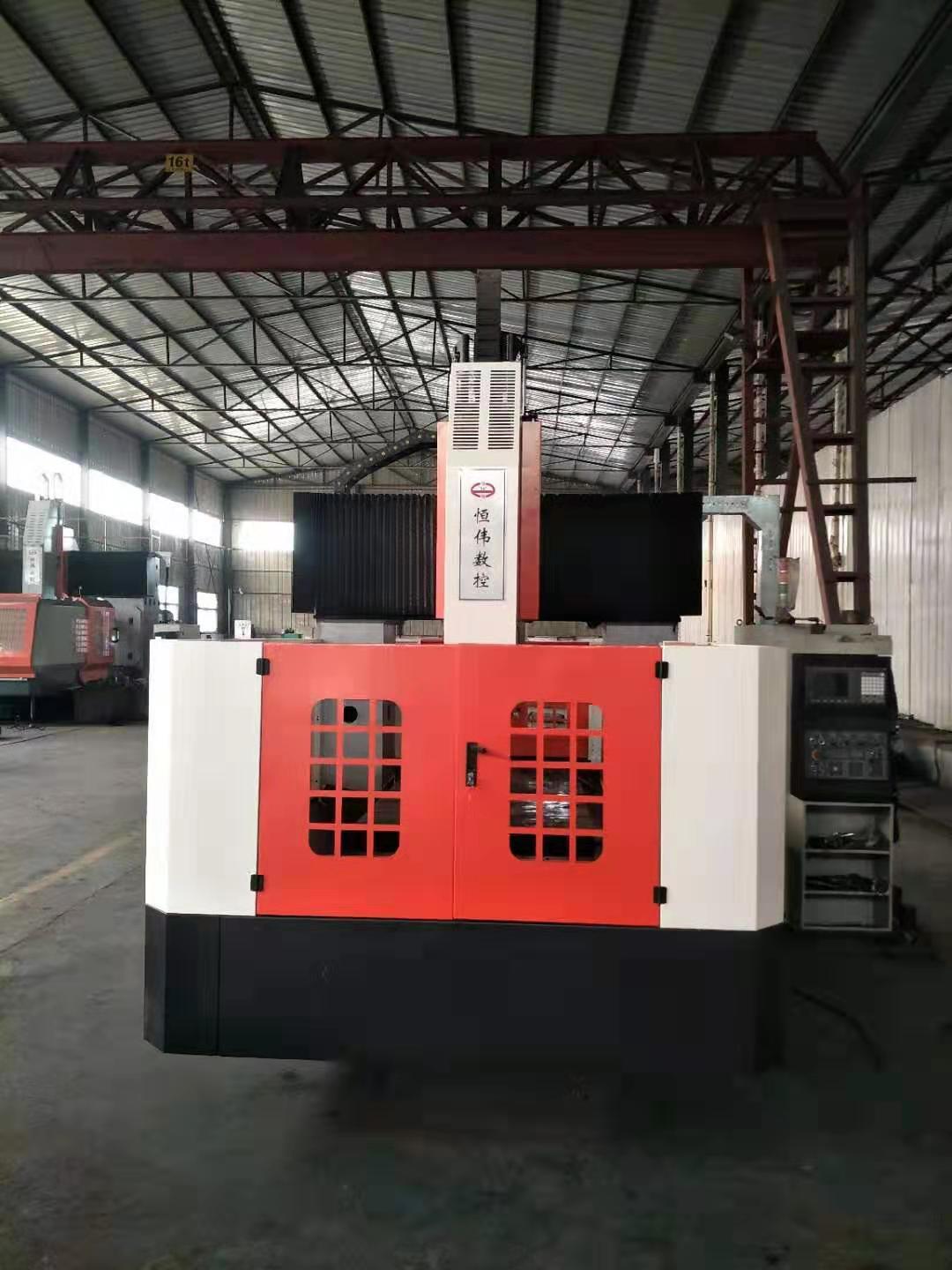

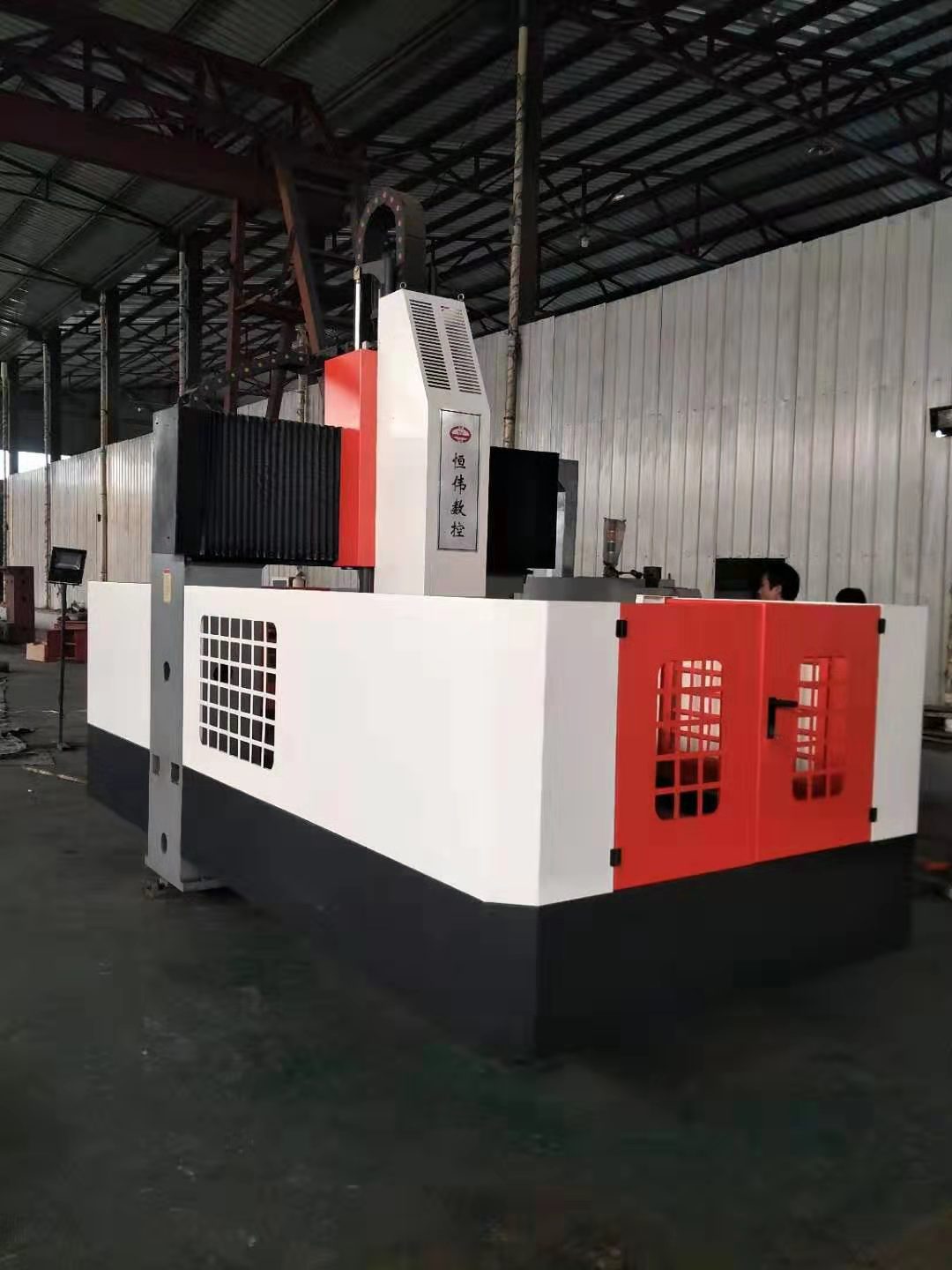

產品簡介：HWSK1512數控龍門銑床,固定式床身、工作臺移動；主軸箱隨溜板上下移動；亦可沿橫梁左右移動實現三軸聯動；配置7.5KW主軸伺服電機。機床主具有銑削、鏜削、鉆削、锪孔等功能。
行業應用：HWSK1512數控龍門銑床：適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。
配置參數
定梁動臺數控龍門銑床—HWSK1512
| 序號 | 項目 | 單位 | HWSK-1512 | 序號 | 標準配置 | 廠家 |
| 1 | 工作臺面積 | mm | 1500*1000 | 22 | 機床鑄件 | HT250兩次回火處理 |
| 2 | X.Y.Z軸的行程 | mm | 1600*1300*600 | 23 | 數控系統 | 臺灣新代6M |
| 3 | 龍門跨距 | mm | 1280 | 24 | 絲桿 | 臺灣TBI研磨C5級 |
| 4 | 主軸端面至工作臺距離 | mm | 150-850 | 25 | 導軌 | 臺灣上銀 |
| 5 | 承重 | T | 3 | 26 | 軸承 | 日本NSK，P4 |
| 6 | T型槽數量 | No | 5 | 27 | 主電機 | CTB |
| 7 | T型槽尺寸/間距 | mm | 22/160 | 28 | 進給電機 | 臺灣韓宇 |
| 8 | 主軸轉速 | rpm | 6000（選配8000） | 29 | 主軸 | 臺灣健椿，同步輪結構 |
| 9 | 主電機功率 | kW | 7.5 | 30 | 貼塑 | 臺灣MSK |
| 10 | 主軸扭矩 | N.m | 60 | 31 | 外防護 | 滄州 |
| 11 | 主軸錐度及規格 | ISO7:24NO50 | 32 | 聯軸器 | 德國R+W | |
| 12 | 拉釘規格 | P50T-2-MAS403-45° | 33 | 配重氮?dú)?/td> | 無錫德月 | |
| 13 | X、Y、Z快移速度 | m/min | 10/10/8 | 34 | 電器 | 正泰德力西 |
| 14 | X、Y、Z伺服電機功率 | kW | 3.0/2.2/2.2 | 35 | 油冷機 | 上海松江 |
| 15 | X、Y、Z伺服電機扭矩 | N.m | 27/17/17 | 36 | 機床重量 | 8T |
| 24 | X、Y、Z伺服電機轉速 | rpm | 1500 | 37 | 機床外形尺寸 | 5200*3200*3800 |
| 17 | X、Y、Z軸絲杠直徑 | mm | Φ50/Φ40/Φ40 | 38 | 主軸型號及直徑 | BT40-150主軸。 |
| 18 | X.Y、Z軸滾柱導軌型號 | Mm | 45/45/45（選配硬軌） | 39 | 驅動方式 | 直連式 |
| 19 | 進給速度 | mm/min | 6000 | 40 | 刀庫 | 24T臺灣崗田（可選配） |
| 20 | 步進當量 | mm | 0.001 | 41 |
